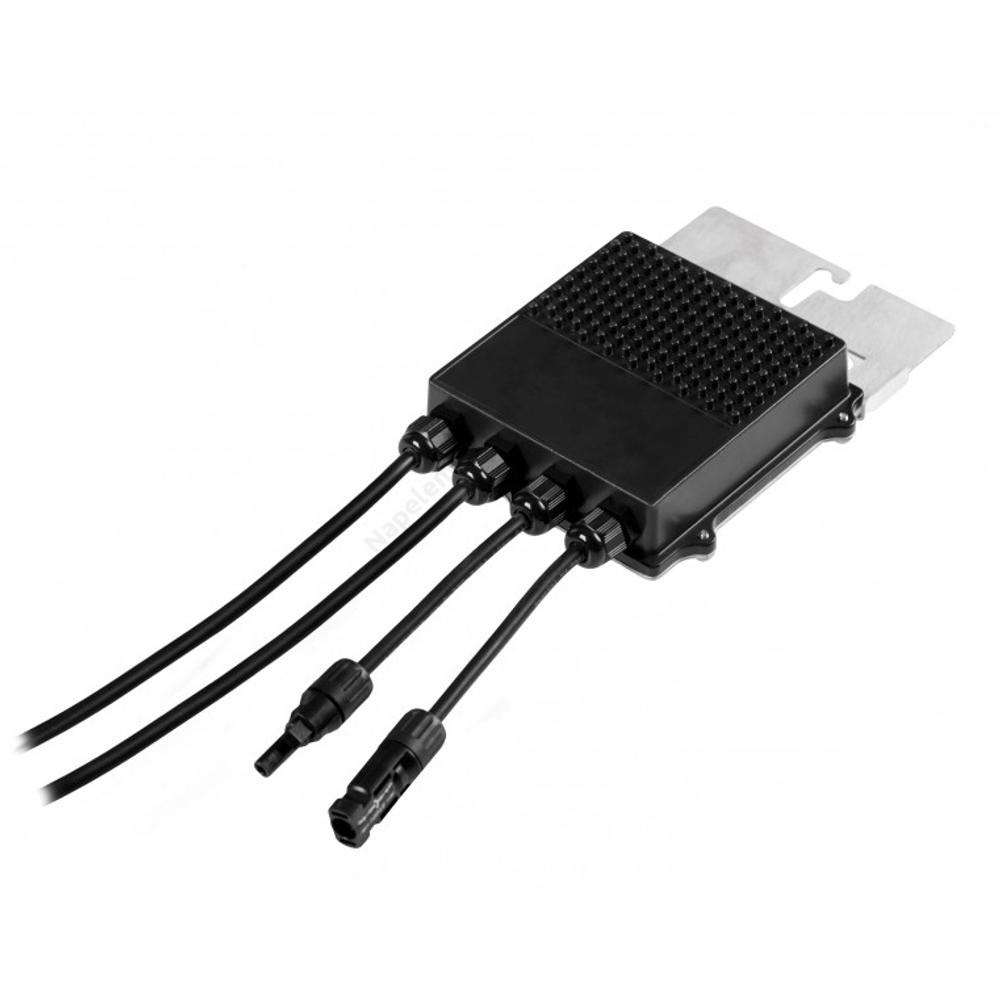

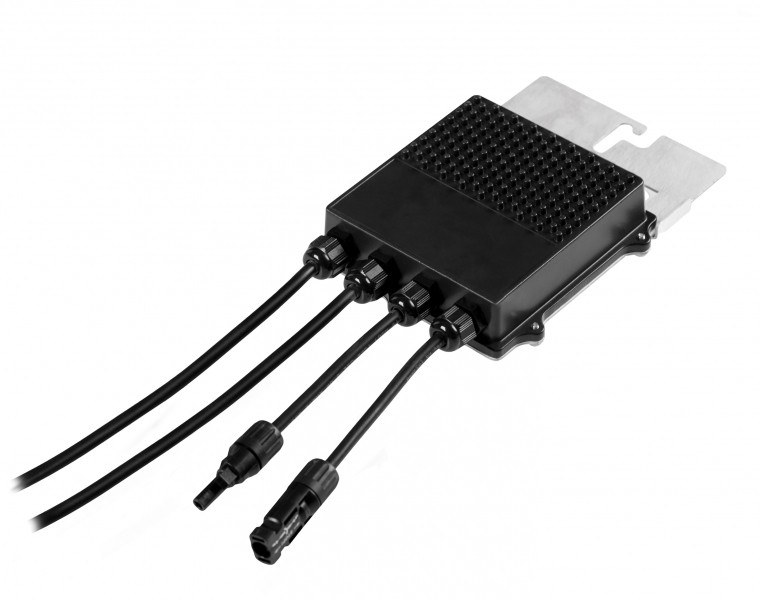

SolarEdge S500B-1GM4MRM optimalizáló optimalizáló meglévő modulokhoz
A SolarEdge technológiának és az optimalizáló berendezésnek köszönhetően minden modul külön-külön távfelügyelhető, a munkapont követés átkerül az inverterből a napelemekre. Így könnyen kiszűrhetőek az esetlegesen meghibásodott modulok. Az SolarEdge-nek köszönhetően ezentúl nem kell figyelembe venni a tájolást, a napelem típusát/teljesítményét, az elhelyezést. Továbbá, az egy napelemre jutó árnyékolás nem rontja a komplett rendszer teljesítményét, hiszen csak annak az egy modulnak a teljesítménye romlik, amelyik árnyékba kerül, így nincs hatással a többi modulra. A SolarEdge optimalizálóknak köszönhetően minden modulból a maximumot hozhatjuk ki, legyen szó akár egy hagyományos modulról vagy egy nagyobb teljesítményű modulról. Ráadásul az automatikus vagy manuális lekapcsolásnak köszönhetően a modulok üresjárati feszültsége leesik 1V-ra, így pl. egy 5kW-os 16 modulból álló rendszer üresjárási feszültsége nem lesz több 16Vdc-nál (+/- ~0,5V)
Jellemzők
- Rövid sztringhez használható
- Akár 25%-al több energia
- Mérsékli a különböző modulok "miss match" veszteségét, a gyártási hibából eredő különbségeket, a részleges árnyékolást
- Rendkívül magas hatásfok (99,5%)
- Flexibilis rendszer tervezhetőség a maximális helykihasználás érdekében
- Egyszerű telepítés az egy pontos rögzítésnek köszönhetően
- Egyszerűsített modul karbantartás és felügyelet
- Automatikus DC feszültség lekapcsolás (Voc 1V) karbantartás vagy tűz esetén
- Magas védelem IP68 (5R széria esetén, 2R szériánál IP65)
Tervezési segédlet
|
S500 optimalizáló esetén
|
Egyfázisú HD-Wave inverter
|
Háromfázisú inverter
|
Rövid sztringes inverter
|
|
Minimum napelem egy sztringen
|
6 db
|
14 db
|
8 db
|
|
Maximum napelem egy sztringen
|
25 db
|
50 db
|
20 db
|
|
Maximális sztring teljesítmény
|
5700 W
|
11250 W
|
5625 W
|
|
Figyelem! A SolarEdge optimalizálók kizárólag SolarEdge inverterekkel vagy SolarEdge Safety & Monitoring Interface eszközzel való csatlakoztatása esetén működőképes és kizárólag ebben az esetben érvényesek a fent leírt tulajdonságok!
| Névleges bem. telj. |
500 W |
| Abszolút max. bem. fesz. |
125 Vdc |
| MPPT működési feszültség |
12,5-105 Vdc |
| Max. bem. áramerősség |
15 Adc |
| MAximális hatásfok |
99,5 % |
| Max. kimeneti feszültség |
15 Adc |
| Max. kimeneti áramerősség |
80 Vdc |
| Üresjárati kimeneti feszültség |
1 Vdc |
| Maximális rendszerfeszültség |
1000 Vdc |
| Méret |
129x155x45 mm |
| Súly |
790 g |
| Szolár csatlakozó |
MC4 |
| Védettség |
IP68 |
| Megengedett páratartalom |
100% |
